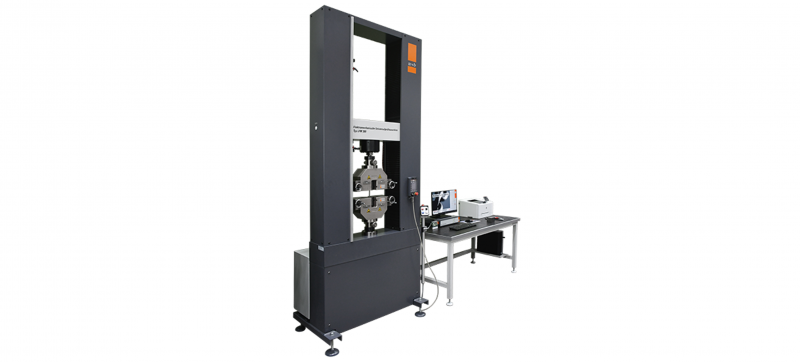

Mezi typické aplikace těchto středně zatěžovaných, pevných čtyřsloupových systémů patří zkoušení kovů a slitin, spojovacích prvků, kompozitních materiálů, výkovků, spojů, geotextilií nebo cementu. Ergonomický design a tuhá konstrukce činí z tohoto systému ideální řešení pro vysoce efektivní testování.
Klíčové vlastnosti
- Tuhý rám stroje s vysokou tuhostí, který poskytuje vynikající axiální a boční tuhost a zaručuje robustní, odolný a dlouhodobý provoz.
- Jedna zkušební plocha s ergonomickou pracovní výškou
- Dvě přesné sestavy kuličkových šroubů bez vůlí zajišťují vysokou nosnost, vysokou přesnost polohování a opakovatelnost
- Řízení pomocí bezkartáčového, vysoce citlivého, bezúdržbového střídavého servomotoru pro pohon pohyblivého posuvu (křížové hlavy), který zajišťuje rychlejší rozběhy a zastavení, nejlepší ovládání a nejvyšší přesnost při extrémně nízké hladině hluku.
- Přídavné dva (2) vodicí sloupky pro zvýšení boční tuhosti
- Vřetena (kuličkové šrouby) s přírubou s dvojitou maticí, utěsněná a namazaná pro dlouhé intervaly údržby
- Vřeteno, přírubová dvojitá matice a hřídel kuličkového šroubu broušené párově pro snížení chyby stoupání
- Bodové mazání za provozu
- Ochrana vřetena a sloupu (jsou po celé délce chodu chráněny oleji a vlhkosti odolným), utěsněným měchem z polyesterové tkaniny, potaženým polyuretanem z vnitřní i vnější strany
- Přesný tenzometrický snímač zatížení namontovaný na (pohyblivé) křížové hlavě volitelně k dispozici Přípravek pro vyrovnání namontovaný mezi křížovou hlavu a snímač zatížení s příslušným zařízením pro ověření vyrovnání
- Digitální pohyblivý snímač křížové hlavy pro vysoce přesné měření křížové hlavy s vysokým rozlišením a řízení v uzavřené smyčce
- Nastavitelné koncové zarážky v obou směrech (NAHORU/DOLŮ) pro optimální ochranu obsluhy, zkušebního vzorku a stroje.
- Koncové zarážky pro maximální ochranu pojezdu
- Elektrická skříň s kompletním napájecím a řídicím modulem, relé atd. namontovaná na zadní straně základny stroje
- Odolný strukturovaný povlak (nebo barva)
- Použití vysoce kvalitních součástí a sestav renomovaných firem
- Šrouby pro zvedání stroje
- Nastavitelné nožičky pro vyrovnání zkušebního stroje
- Stroj je volně stojící na tlumičích nárazů, nevyžaduje žádné speciální základy
